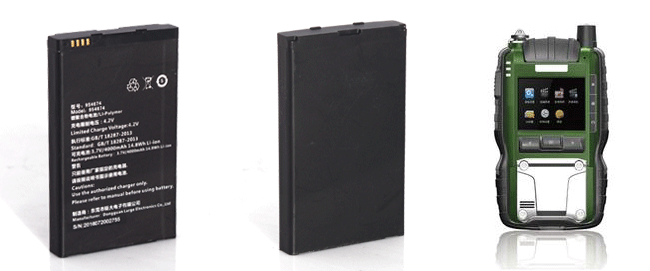

3.7V 4000mAh 交警执法记录仪宽温锂电池设计方案
来源：未知 2019-07-10 点击量：次
交警执法记录仪为公务人员现场记录事故现场活动的执法设备。有着通讯，对讲、拍照、定位、录音录相等多种功能，多功能设备大大提升执法人员的工作效率。交警执法记录仪备用锂电池需提供安全、稳定可靠持续的供电。
| 应用环境 | 应用场合 | ■室内 ■室外 |
| 工作温度/湿度 | -30～70℃；40～60%RH | |
| 存储温度/湿度 | -20～60℃；50～90%RH | |
| 特殊性能 | 高低温充放电要求 | 0～50℃充电；-30～70℃放电 |
| 保质期 | 1年 | |
| 防爆等级 | Ex( /防爆型式) / 设备组别 / 气体组别 / 温度组别 | |
| 防水等级 | IP96 | |
| 防尘等级 | / | |
| 跌落次数 | / | |
| 用电特性 | 工作电压范围 | 3.2～4.2V |
| 电池容量 | 4000mAh | |
| 工作时间 | 180分钟 | |
| 电池尺寸 | 80.5×49.5×10.75mm | |
| 正常工作电流 | 1.0A | |
| 最大起动电流 | 6-8A起动时间10ms | |
| 最大持续工作电流 | 1.5A | |
| 用电频率及时间 | 频繁使用 | |
| 电量管理 | 通讯方式□SMBUS□I2C□HDQ | |
| 成品认证及环保要求 | GB31241-2014（CQC），RoHS | |
| 方案设计 | ||
| 电池规格 | 954674P/1S1P/4000mAh/3.7V | |
| 电芯型号 | 954674P/4000mAh/3.7V | |
| 保护板及硬件配置 | IC | S-8252AAH |
| MOS | AO8820 | |
| PTC | 无 | |
| NTC | 无 | |
| 其它 | ||
| 封装形式 | □基本保护类□PVC+非基本保护类■外壳+基本保护类□外壳+非基本保护类 | |
| 主要参数 | 标称电压 | 3.7V |
| 标称容量 | 4000mAh | |
| 电池尺寸 | 80.5×49.5×10.75mm | |
| 电池内阻 | ≤180mΩ | |
| 电池重量 | 95g | |
| 充电电流 | 0.8A | |
| 持续放电电流 | 0.8A | |
| 保护电流 | 6-8A | |
| 充电电压 | 4.2V | |
| 放电截止电压 | 3.0V | |
| 使用寿命 | 充放电条件0.5C充0.5C放,≥300次 | |
| 充电温度 | 0～45℃ | |
| 放电温度 | -30～70℃ | |
| 存储温度 | -20～30℃ （小于六个月） | |
| 温度保护 | /±/℃ | |
| 主要特点 |
1、低温-30度0.2C放电容量保持率60%以上 2、支持高温70度情况下正常工作。 3、IP96防水等级。 |
|
 |
||
